Как визуально определить соответствие ГОСТ 2015 и 2018
В соответствии со статьей 84 Технического регламента о требованиях пожарной безопасности все объекты должны быть оборудованы знаками пожарной безопасности и планами эвакуации.
Статья 84. Требования пожарной безопасности к системам оповещения людей о пожаре и управления эвакуацией людей в зданиях и сооружениях
(в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
1. Оповещение людей о пожаре, управление эвакуацией людей и обеспечение их безопасной эвакуации при пожаре в зданиях и сооружениях должны осуществляться одним из следующих способов или комбинацией следующих способов:
(в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
3) размещение и обеспечение освещения знаков пожарной безопасности на путях эвакуации в течение нормативного времени;
2. Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий и сооружений планах эвакуации людей.
(в ред. Федерального закона от 10.07.2012 N 117-ФЗ)

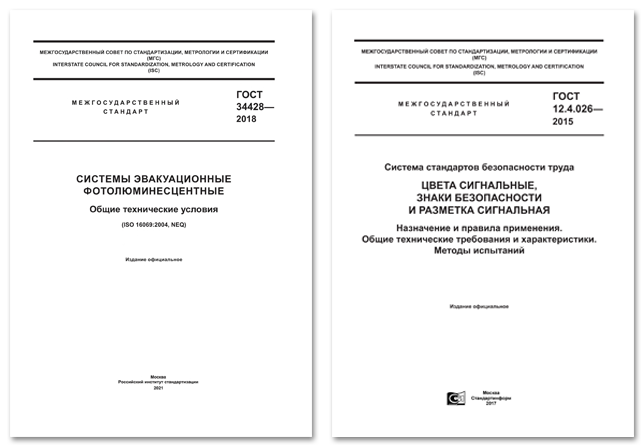

На территории Российской Федерации действует два основных нормативных документа, регламентирующих характеристики знаков безопасности, планов эвакуации и ФЭС, а также характеристики материалов для их изготовления.

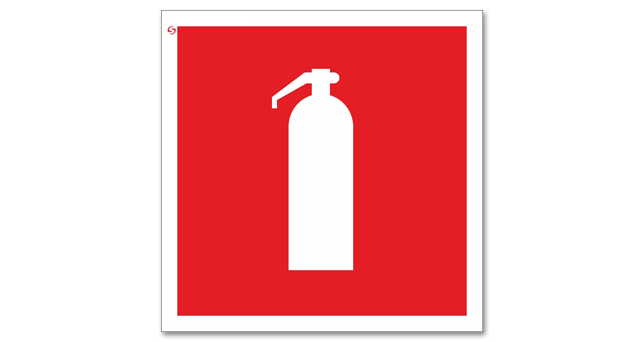

В соответствии с пунктом 12.1 ГОСТ 12.4.026-2015 на знаки безопасности и сигнальную разметку наносят условное обозначение организации-изготовителя.
12.1 На знаки безопасности и сигнальную разметку наносят условное обозначение организации-изготовителя.
Если на объекте отсутствует система автономного или аварийного освещения, то в соответствии с пунктом 6.1.4. ГОСТ 12.4.026-2015 знаки пожарной безопасности, размещенные на пути эвакуации, а также эвакуационные знаки безопасности и знак безопасности ЕС01, должны быть выполнены с применением фотолюминесцентных материалов.
6.1.4 Знаки пожарной безопасности (таблица К.1), размещенные на пути эвакуации, а также эвакуационные знаки безопасности (таблица Л.1) и знак безопасности ЕС 01 (таблица Л.2) должны быть выполнены с применением фотолюминесцентных материалов в соответствии с 8.2 либо иметь внутреннее или внешнее освещение от автономного или аварийного источника питания.
Знаки для обозначения выходов из зрительных залов, коридоров и других мест без освещения должны быть объемными с внутренним электрическим освещением от автономного питания и от сети переменного тока.
При этом к маркировке фотолюминесцентных материалов применяются дополнительные требования.
В соответствии с пунктом 8.1.8 ГОСТ 12.4.026-2015 и пунктом 5.1.1.4 ГОСТ 34428-2018 фотолюминесцентные материалы для изготовления знаков безопасности и фотолюминесцентных эвакуационных систем помимо наименования или товарного знака производителя должны иметь маркировку показателя свечения через 10 минут.
8.1.8 Фотолюминесцентные материалы для изготовления знаков безопасности должны иметь маркировку с указанием:
- наименования и/или торгового знака изготовителя;
- даты изготовления (год);
- яркости свечения в мкд/м2 через 10 и 60 мин после отключения источников освещения;
- длительности послесвечения в минутах.
Дополнительно, при необходимости, маркировка может содержать:
- цвет послесвечения: желто-зеленый (ЖЗ) или белый (Б);
- обозначение настоящего стандарта.

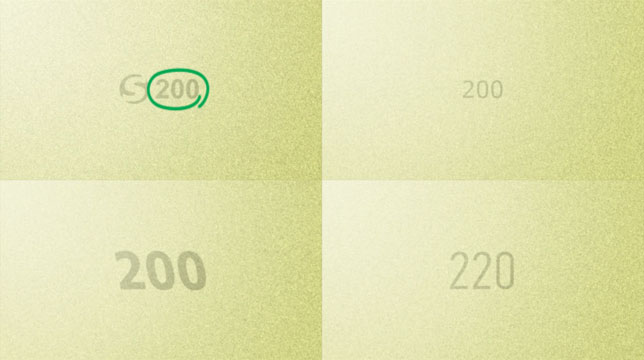

Маркировка гибких фотолюминесцентных материалов (пленки) с указанием яркости свечения в мкд/м2 через 10 мин после отключения источников освещения должна наноситься на внутренний слой фотолюминесцентного материала, быть заметной с лицевой стороны и не препятствовать восприятию знака безопасности. Маркировку следует наносить таким образом, чтобы на любом участке гибкого фотолюминесцентного материала размером 10x10 см был хотя бы один ее элемент.
Маркировку фотолюминесцентных знаков безопасности, изготовленных из твердых материалов (металл, стекло, керамика, твердые пластики), допускается выполнять на лицевой или оборотной поверхности знака.
(Измененная редакция, Изм. N 1).
5.1 .1.4 Фотолюминесцентные материалы для изготовления ФЭС должны иметь маркировку с указанием наименования или товарного знака производителя и минимально допустимой яркости свечения в мкд/м2 через 10 мин после отключения источников освещения (в соответствии с 5.1.2.1).
Маркировка должна наноситься на лицевую сторону фотолюминесцентного материала и не препятствовать восприятию информации элементов ФЭС. Маркировка должна быть нанесена таким образом, чтобы на любом участке фотолюминесцентного материала размером 100 * 100 мм был хотя бы один ее элемент.
А изготовленные из этих материалов знаки безопасности, планы эвакуации и сигнальная разметка в соответствии с пунктом 8.1.8. ГОСТ 12.4.026-2015 и пунктом 5.3.1 ГОСТ 34428-2018 дополнительно должны содержать: дату изготовления, яркость через 60 минут и длительность послесвечения в минутах.
8.1.8 Фотолюминесцентные материалы для изготовления знаков безопасности должны иметь маркировку с указанием:
- наименования и/или торгового знака изготовителя;
- даты изготовления (год);
- яркости свечения в мкд/м2 через 10 и 60 мин после отключения источников освещения;
- длительности послесвечения в минутах.
Дополнительно, при необходимости, маркировка может содержать:
- цвет послесвечения: желто-зеленый (ЖЗ) или белый (Б);
- обозначение настоящего стандарта.
Маркировка гибких фотолюминесцентных материалов (пленки) с указанием яркости свечения в мкд/м2 через 10 мин после отключения источников освещения должна наноситься на внутренний слой фотолюминесцентного материала, быть заметной с лицевой стороны и не препятствовать восприятию знака безопасности. Маркировку следует наносить таким образом, чтобы на любом участке гибкого фотолюминесцентного материала размером 10x10 см был хотя бы один ее элемент.
Маркировку фотолюминесцентных знаков безопасности, изготовленных из твердых материалов (металл, стекло, керамика, твердые пластики), допускается выполнять на лицевой или оборотной поверхности знака.
(Измененная редакция, Изм. N 1).
5.3.1 Все фотолюминесцентные элементы системы должны иметь маркировку на лицевой стороне с указанием:
- наименования и (или) торгового знака изготовителя элемента;
- даты изготовления (год);
- значения яркости свечения через 10 и 60 мин после отключения источников освещения в мкд/м2;
- длительности послесвечения в мин;
- номера настоящего стандарта;
- обозначения рабочей среды согласно данному стандарту.

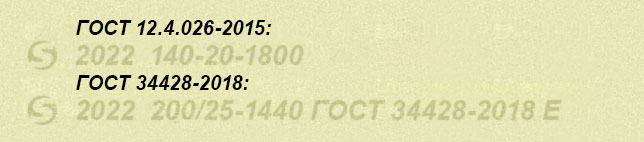

Пример условного обозначения маркировки элемента ФЭС, включающий номер настоящего стандарта, значение яркости свечения, измеренной спустя 10 мин (200) и 60 мин (25) после отключения источников освещения в мкд/м2, измеренное время послесвечения до 0,3 мкд/м2 (1440) в мин, а также обозначение рабочей среды (внешняя) приведен ниже.
Пример
ТОРОГОВАЯ МАРКА (наименование) — 2016 — 200/25-1440 ГОСТ 34428—2018 — Е (обозначение рабочей среды, для которой предназначен данный элемент)
Примечание — Допускается отсутствие данной маркировки на фотолюминесцентных полосах и лентах.
В соответствии с ГОСТ 12.4.026-2015 и ГОСТ 34428-2018 фотометрические характеристики фотолюминесцентных материалов должны быть не ниже приведенных в таблице.
| ГОСТ | Яркость свечения, мкд/кв.м, не менее | Длительность, с, не менее |
|
| Через 10 мин. | Через 60 мин. | ||
| ГОСТ 34428-2018 | 200 | 25 | 1440 |
| ГОСТ 12.4.026-2015 | 140 | 20 | 1800 |
В соответствии с Изменением № 1 к ГОСТ 12.4.026-2015 вступившим в силу с 01.10.2019, из данного ГОСТа исключен пункт 3.5 дающий определение плана эвакуации. Следовательно, ГОСТ 12.4.026-2015 распространяется только на знаки безопасности и сигнальную разметку, а планы эвакуации теперь следует изготавливать только в соответствии с ГОСТ 34428-2018.
3.5 план эвакуации: Знак пожарной безопасности, указывающий путь эвакуации из точки своего расположения на плане помещения, а также эвакуационные выходы, места размещения средств противопожарной защиты, медицинских средств, средств спасения и связи, правила поведения людей, порядок и последовательность их действий в условиях пожара и/или чрезвычайной ситуации.
Основные выводы:
1. Необходимость установки на объектах знаков пожарной безопасности и планов эвакуации зафиксирована в техническом регламенте о пожарной безопасности.
2. Все знаки безопасности, планы эвакуации и эвакуационные системы должны содержать маркировку производителя.
3. Фотолюминесцентные знаки безопасности, планы эвакуации и ФЭС помимо маркировки производителя, должны содержать маркировку характеристик фотолюминесцентного материала.
4. Знаки Безопасности и ФЭС могут быть по ГОСТ 12.4.026-2015 и ГОСТ 34428-2018, а планы только по ГОСТ 34428-2018.
Невыполнение указанных выше требований свидетельствует о несоответствии требованиям Государственных Стандартов Российской Федерации.
